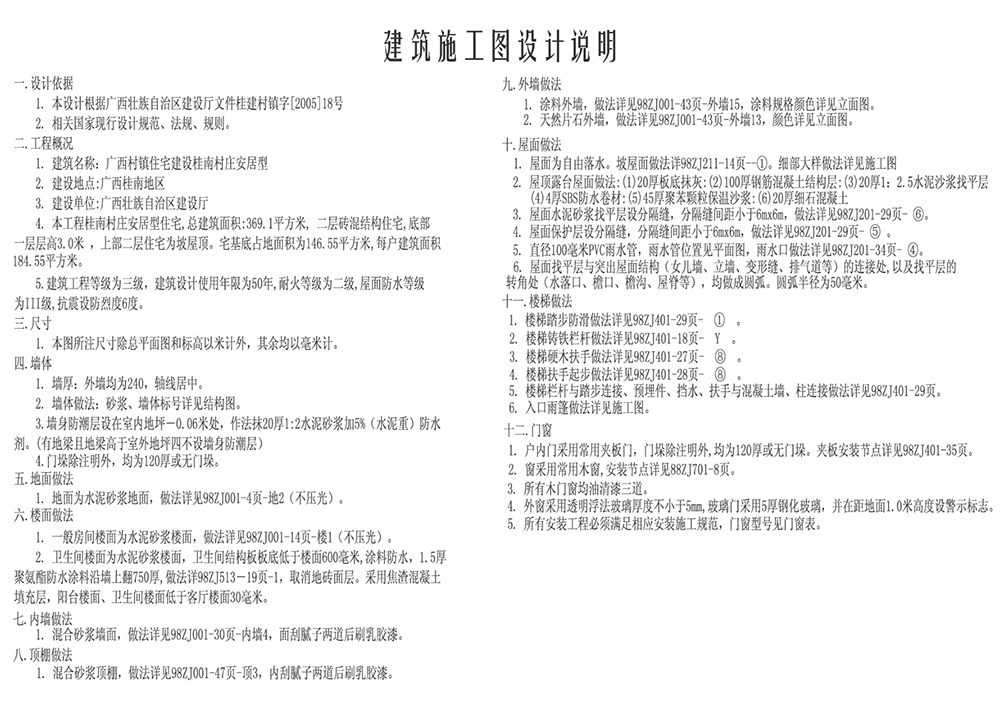

工装设计方案的图纸说明是整个施工图文件的重要组成部分，位于文件的开头位置，作用是以文字对工程项目图纸的设计说明及图形表达。包括项目介绍、设计说明、图集代号及详图号等进一步的相关说明。其中设计方案的总说明涵盖内容不仅是设计的依据，同时也是设计总结的中心思想，它在对项目各部位进一步详细说明中所涉及的各种工艺、材料、性能、外观、颜色等描述都起着至关重要的作用。因此，作为一名合格的工装设计师，若想要写好工装设计图纸的说明则需要遵循以下几个步骤。
一、设计依据
该建设项目的立项批文号、方案批准文号、规划许可文号、建设单位委托号及地勘报告文号等的相关规范名称，对所建设项目的设计依据做准确表述，比如参照的是哪些国家现行设计规范、法规、规则等。
二、工程概况
项目工程建设的完整名称和所在建设项目的准确位置进行描述，以及对建设单位、施工单位和建筑面积、使用年限、设计防震防火等级等方面的简要介绍。如果涉及分类说明过多，可在此处罗几个小编号进行分别阐述加以说明。
三、尺寸说明
设计图纸内的简要说明。例如：本图所注尺寸除总平面和标高以米计外，其余立面图、剖切图、详图表达均以毫米计。与此同时，对图纸尺寸的相关说明要尽量做到概述表达，即把几个核心结构标注手法的作图单位都写出来。
四、工艺做法
针对相对应的结构做相关工艺做法说明。譬如有关墙体、地面、顶面及造型结构部分的详细施工手法等加以特别注明，并对需要进行主要说明的一些详见做法以编号形式指向某一个页面去做相关引导。例如内外墙石材、楼梯做法、屋面做法、门窗结构工艺流程均可以追加说明。
以上便是对室内工装设计图纸说明的相关介绍。最后，图纸说明是引导施工人员施工期间的参照表，是一个项目的大纲，更是设计和建筑的重要依据，它能让大家快速去明白施工过程中应该要注意的问题。
